이번에는 케이블과 커넥터에 대해 알아볼께요.

음향시스템에는 여러 종류의 케이블이 필요해요.

그 가격 또한 천차만별 이에요.

​

케이블의 품질을 좌우하는 조건들은 여러 가지가 있어요.​

케이블을 구성하는 선의 직경, 재료, 가닥의 수, 쉴드, 선을 보호하는 피복, 무게

등 많은 것이 있어요.

​

우리가 음향시스템의 설치와 사용에 필요한 케이블에 관해서 어떤 종류의, 어떤 구조를 갖는, 어떻게 제작해야 하는가 등에 관해서 집중할께요.

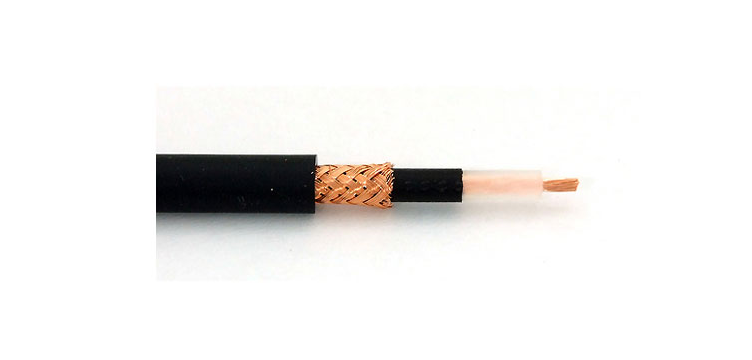

쉴드케이블

1심과 2심 케이블, 2심 케이블이 여러개 있는 멀티케이블이 있어요.

1심 케이블은 주로 악기, 플레이어 연결에 쓰이고

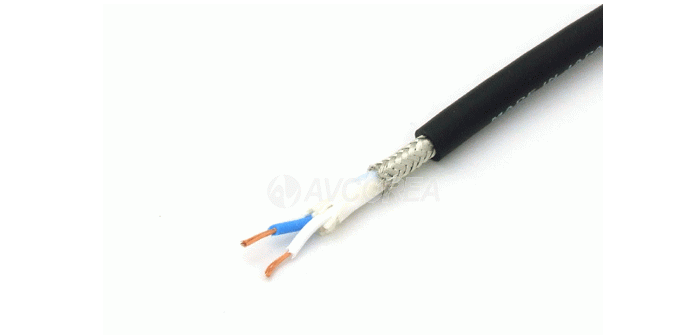

2심 케이블은 마이크선, 기기간의 연결에 쓰이며

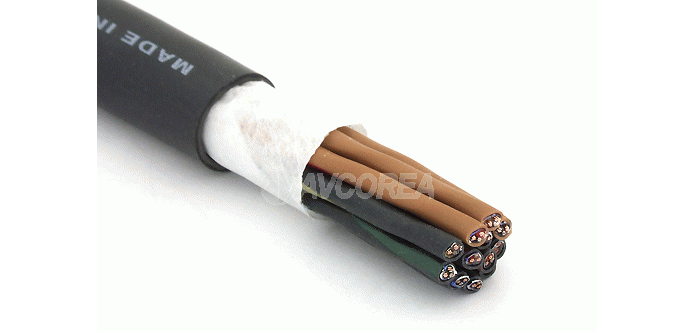

멀티케이블은 스테이지 박스와 함께 입,출력 신호용으로 사용돼요.

언쉴드케이블

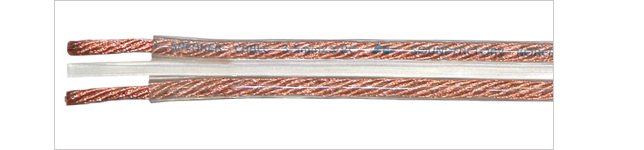

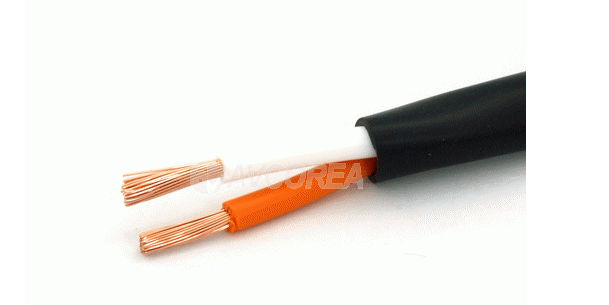

주로 음향에서 사용하는 언쉴드 케이블은 스피커 케이블 인데, 각각 케이블의 사용 목적에 따라 그 규격이 다르며, 길이에 대한 레벨 손실이 달라 두께도 달라져요.

보통 투명 스피커선은 30심, 50심, 80심 으로 분류되고

전용 스피커선은 앰프 출력 대비 굵기와 가닥수가 달라요.

​

​

​

​

​

기기간의 연결에 직접적으로 사용되는 것이 커넥터입니당..

커넥터는 접속과 사용이 쉬워야 하고, 자체 저항을 거의 가지지 않고, 그리고 다른 도움 없이 바로 기기의 신호 입출력부에 연결되어야 해요.

​

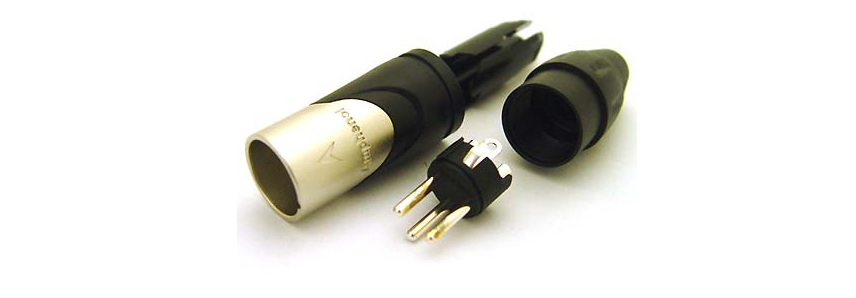

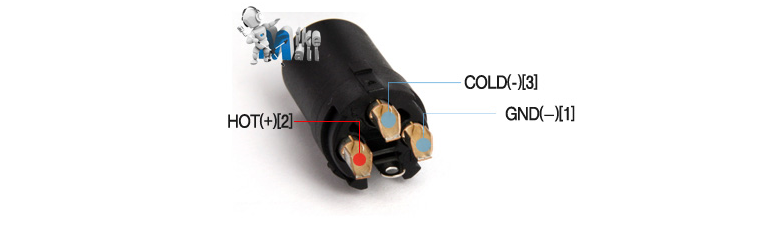

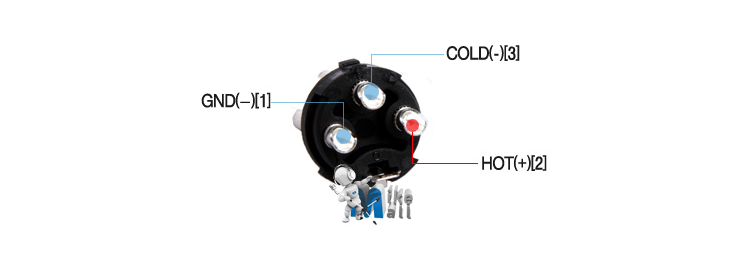

캐논(XLR)커넥터​

​캐논사에서 개발하여 캐논커넥터, XLR커넥터 라고도 불리는 이 커넥터는 3개의 핀으로 구성되는 것이 보편적이에요.

​


​

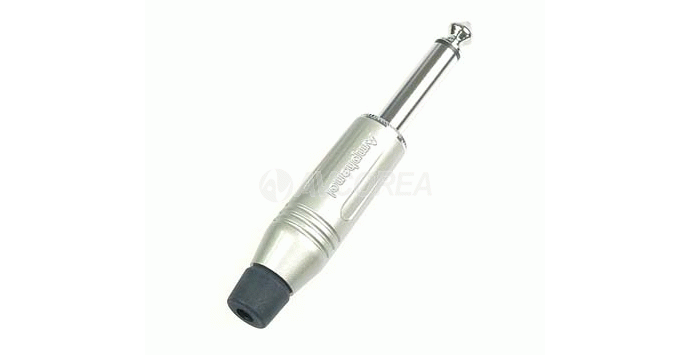

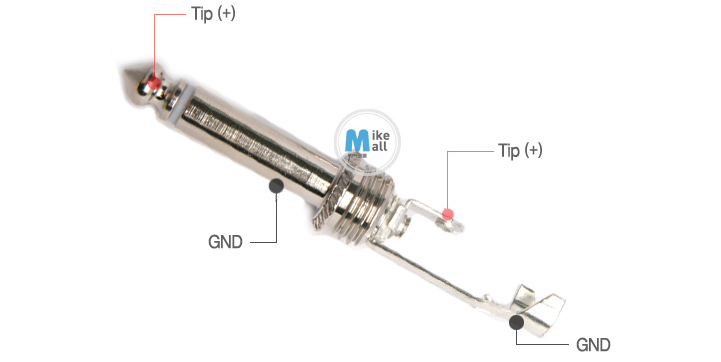

폰(55)플러그​

이 플러그는 직경이 55mm 라고 해서 "55짹" 이라는 이름을 더 잘 불려요.

모노, 스테레오 두종류 있구요, 모노 타입은 악기나 인서트 라인 으로

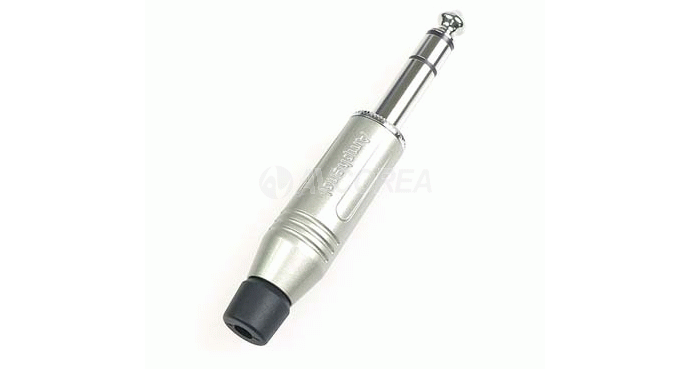

스테레오 타입은 기기간의 입출력 연결용으로 사용해요.

​

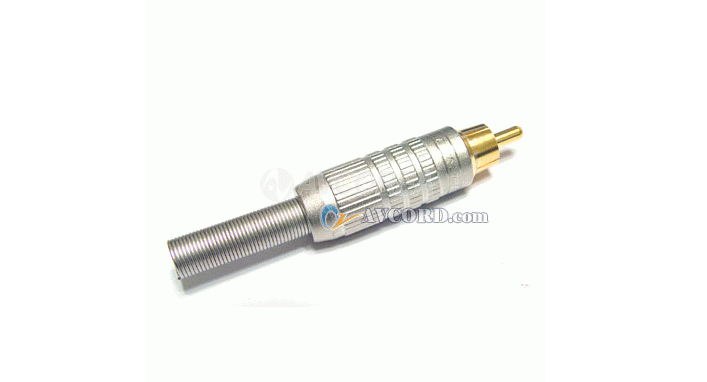

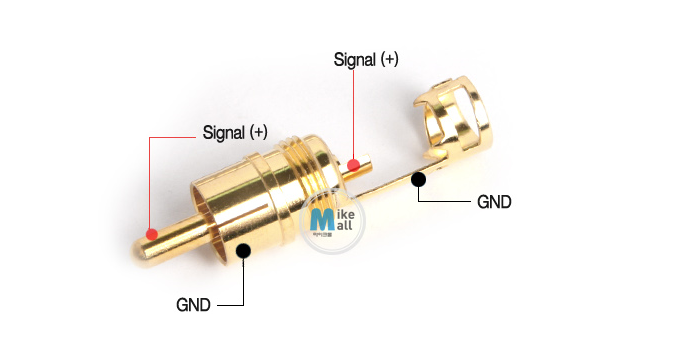

핀(RCA)커넥터​

미국의 RCA회사에 의해 개발되어 RCA플러그 또는 핀 플러그 라고 부르는데요,

저렴한 가격과 쉬운 접속 등의 장점때문에 많이 사용되는 커넥터입니당~

거의 가정용 오디오 에는 표준이라 할 수 있죠...

​

​

​

그 외에도 커넥터 종류가 많이 있지만, 기본적으로 위의 것들만 ​숙지할께요.

다음은 마이크몰에서 제공하는 커넥팅 방법입니다. 참고하세요

                                        배우면서 한 번이라도 케이블을 만들어 보세요.

납땜도 해 보고 판매되는 여러 케이블도 분해해 보고

도움이 될거예요~~~
